Сферическая перспектива: что это такое, и как ее нарисовать

Рассказываем, что такое сферическая перспектива в рисовании, когда она используется, и как ее рисовать правильно.

Окружение и иллюстрация

Сферическая перспектива используется в рисовании не часто, но порой она становится интересным способом отражения реальности. При рисовании объектов в такой перспективе они растягиваются по горизонтали и вертикали, а их середина остается неизменной, то есть неискаженной.

Финальный вид предметов зависит от многих нюансов, вроде вида перспективной сетки или их расположения относительно точек схода. Все эти особенности разберем подробно в этой статье, а также узнаем в целом, что такое сферическая перспектива и как ее рисовать.

Что такое сферическая перспектива

Сферическая перспектива — это пятиточечная перспектива, которую также называют «рыбий глаз». Примером такой перспективы может послужить панорама — особый тип съемки, когда на фото изображаются не только предметы, которые находятся перед объективом, но и те, которые находятся справа, слева, сверху и снизу.

Пример сферической перспективы — панорамная съемка — Источник

Этот вид перспективы не получил такой известности, как остальные — на постоянной основе так рисуют редко. Чаще сферическую перспективу используют для отдельных проектов или в конкретной работе в качестве художественного приема — с её помощью можно отобразить единство пространства за счёт того, что зритель может увидеть все предметы и объекты сцены одновременно. В реальности объять панораму того же объема, используя только человеческий глаз — невозможно.

Картина в сферической перспективе «Смерть комиссара» — Например, художник К.С. Петров-Водкин часто использовал такой прием в своих работах. Поэтому на картине «Смерть комиссара» зритель может видеть не только то, что находится вдалеке и перед ним, но и заметить других солдат, которые уже спустились по склону. Благодаря сферической перспективе зритель и понимает, что все происходит на склоне, а не на ровной местности

Сферическая перспектива не просто так называется пятиточечной — она выстраивается с учетом пяти точек схода. Одна расположена в самом центре сферы, вторая и третья — справа и слева по линии горизонта, а четвертая и пятая — сверху и снизу.

Сетка для построения сферической перспективы

В том, как предметы изображаются в сферической перспективе, можно заметить серьезные сходства с тем, как человек мог бы видеть окружающий мир, если бы его глаза были на это способны. Глаз человека воспринимает все предметы, которые расположены вокруг него, но видит только те, на которых фокусируется.

Например, если человек смотрит вперед и фокусируется на объекте перед ним, то все остальные предметы на периферии становятся размытыми. Если бы человек мог фокусироваться одновременно на всем, что его окружает, то он видел бы мир в сферической перспективе.

Вид здания внутри при использовании сферической перспективы

Посмотрите на пример выше — верхняя картинка изображает то, как выглядит здание внутри при использовании сферической перспективы. Картинка снизу примерно отображает, как мы видим в реальности. Боковые части становятся размытыми из-за фокусировании на центральном объекте, из-за чего не создается эффект сферической перспективы.

Сферическая перспектива в отражении стеклянного шара — Источник

В большей степени сферическая перспектива используется для того, чтобы сконцентрировать внимание зрителя на определенном объекте и показать его в сравнении с пространством, которое его окружает — не только позади, но и сверху, снизу и по бокам. Такой подход позволяет зрителю увидеть больше, чем ему доступно.

Кроме того, сферическая перспектива помогает выделять определенных персонажей на фоне других и делать акцент на их действиях.

Например, на работе ниже образ девушки ближе к зрителю — психологически это заставляет воспринимать ее как сильного и властного персонажа, причем даже не нужно видеть оружие в ее руках. Внимание зрителя концентрируется именно на ней, а уже потом перетекает на мужчину позади. Причина в том, что крупные объекты всегда воспринимаются человеком как что-то величественное, а маленькие на их фоне — как что-то незначительное.

Девушка, нарисованная в сферической перспективе — Автор: Рамон Нуньес

Особенности сферической перспективы

Чтобы лучше понять принцип рисования предметов в сферической перспективе, давайте рассмотрим саму сетку, на которой рисуют в этом виде перспективы:

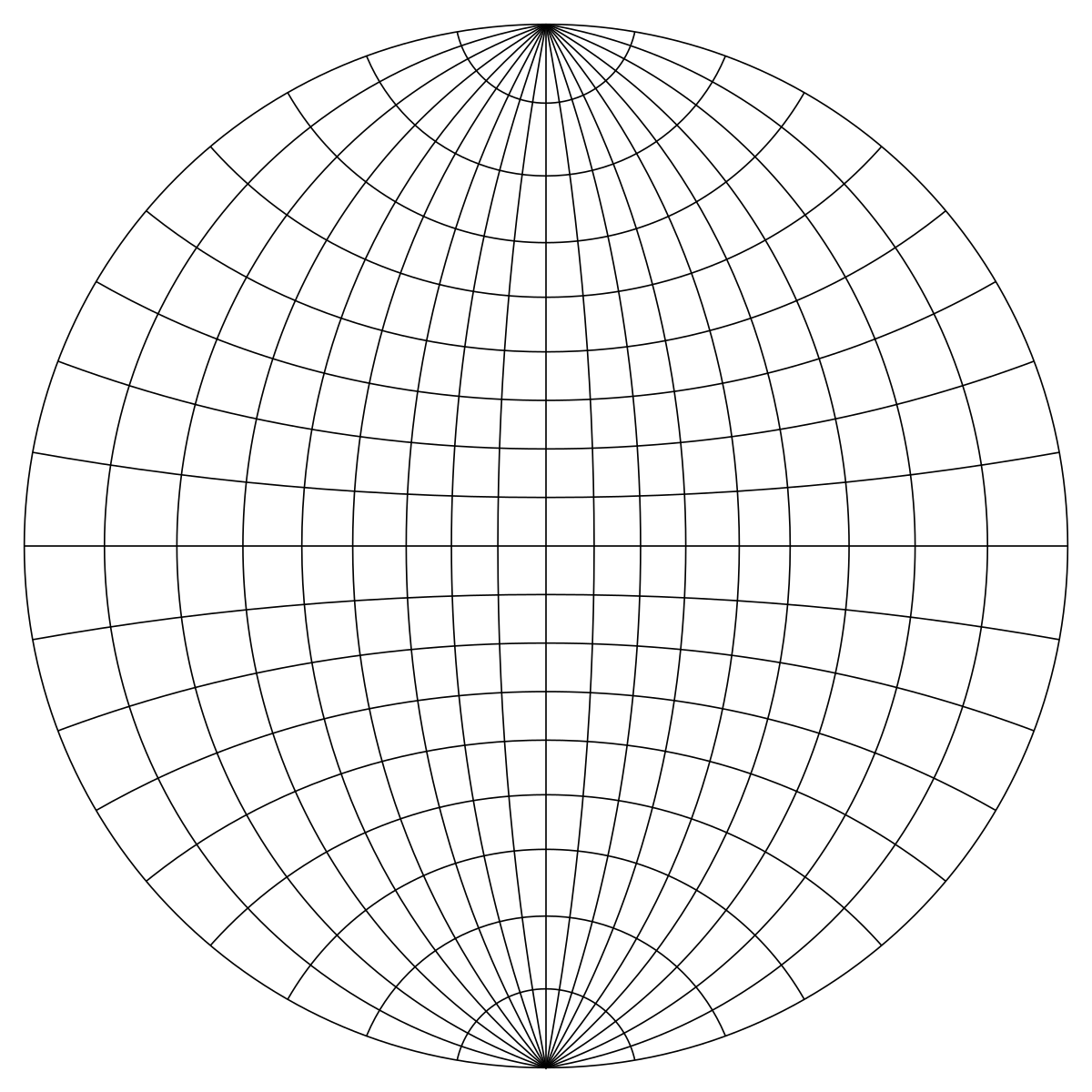

Сетка Вульфа для построения сферической перспективы

Это сетка Вульфа, которая отлично демонстрирует принцип построения сферической перспективы. У нее есть три основных компонента:

центральная точка схода — расположена посередине сферы;
горизонтальные и вертикальные точки схода — они расположены соответственно сторонам света: север, юг, запад и восток;
направляющие линии — от центральной точки в каждую из сторон направлены линии, которые и отвечают за характер преобразования изображения в конкретной зоне сферы.

Все предметы, которые расположены в центральной точке схода не искажаются. Если предмет будет находится от центра левее, то он будет искажаться, вытягиваясь в левую стороны — так, как ведут направляющие линии. Если предмет сверху, то он будет вытягиваться вверх, потому что так идут направляющие линии.

При этом чем удаленнее предметы от центральной точки схода будут, тем больше они будут искажаться.

Отображение предметов в сферической перспективе от первого лица — На изображении видно, что центральная часть не изменяется — выглядит так, будто просто человек смотрит на нее. Зато по мере удаления от центральной точки схода к боковым — предметы растягиваются в ширину и округляются. По мере удаления к вертикальным точкам схода вытягивание происходит уже в длину. Источник

Кроме того, есть и другая особенность сферической перспективы — это то, как будет отображаться искажение на границах рисунка. При рисовании такой перспективы изображение будто натягивается на сферу. Но у фигуры есть объем, поэтому все направляющие линии будут стремиться к замыканию в окружность. Это влияет на характер искажения предметов у границ сферы — они будут искривляться вслед за направляющими, становясь округлой формы.

Арт Рамона Нуньеса в сферической перспективе — В работах Рамона Нуньеса довольно много примеров того, как нужно рисовать картины в сферической перспективе. На границах рисунка видно, что предметы и объекты сильнее растягиваются — это создает иллюзию того, будто изображение отражается в шаре

Сферическая перспектива — это интересный прием, который можно использовать по-разному. С учетом всех ее особенностей, можно изображать предметы будто бы они находятся на выпуклой или на впуклой сфере. В зависимости от этого, также будет изменятся характер искажения.

Если художник решает сделать центральные объекты ближе к зрителю, то искажение будет идти от большого к маленькому. То есть у границ рисунка предметы будут выглядеть меньше и более вытянутыми, потому что это наиболее удаленная часть от зрителя.

Сферическая перспектива в манге и аниме — Удаленные от центра предметы отдаляются от зрителя и помимо того, что они растягиваются, они также выглядят гораздо меньше. Создается эффект, будто зритель смотрит на все от первого лица. Источник

Если же художник хочет прямо погрузить читателя в картинку, то он может нарисовать перспективу будто изнутри сферы. В таком случае предметы в центральной точке будут выглядеть меньше в сравнении с теми, которые расположены по границам.

Рисование оживленной улицы в сферической перспективе — Здесь уже предметы, отдаленные от центральной точки схода, ближе к читателю. Они выглядят больше, и создается впечатление, будто все снимается на камеру. Источник

Как подготовить сетку для рисования сферической перспективы

Чтобы нарисовать сферическую перспективу, важно сначала построить саму сетку — это основа, которая поможет правильно расположить все объекты на картине.

Шаг 1: нарисуйте две направляющие линии. Для начала нужно нарисовать две базовые линии — одну горизонтальную, а вторую — вертикальную. Точкой их пересечения станет центральная часть перспективы, а концы линий — крайними точками схода.

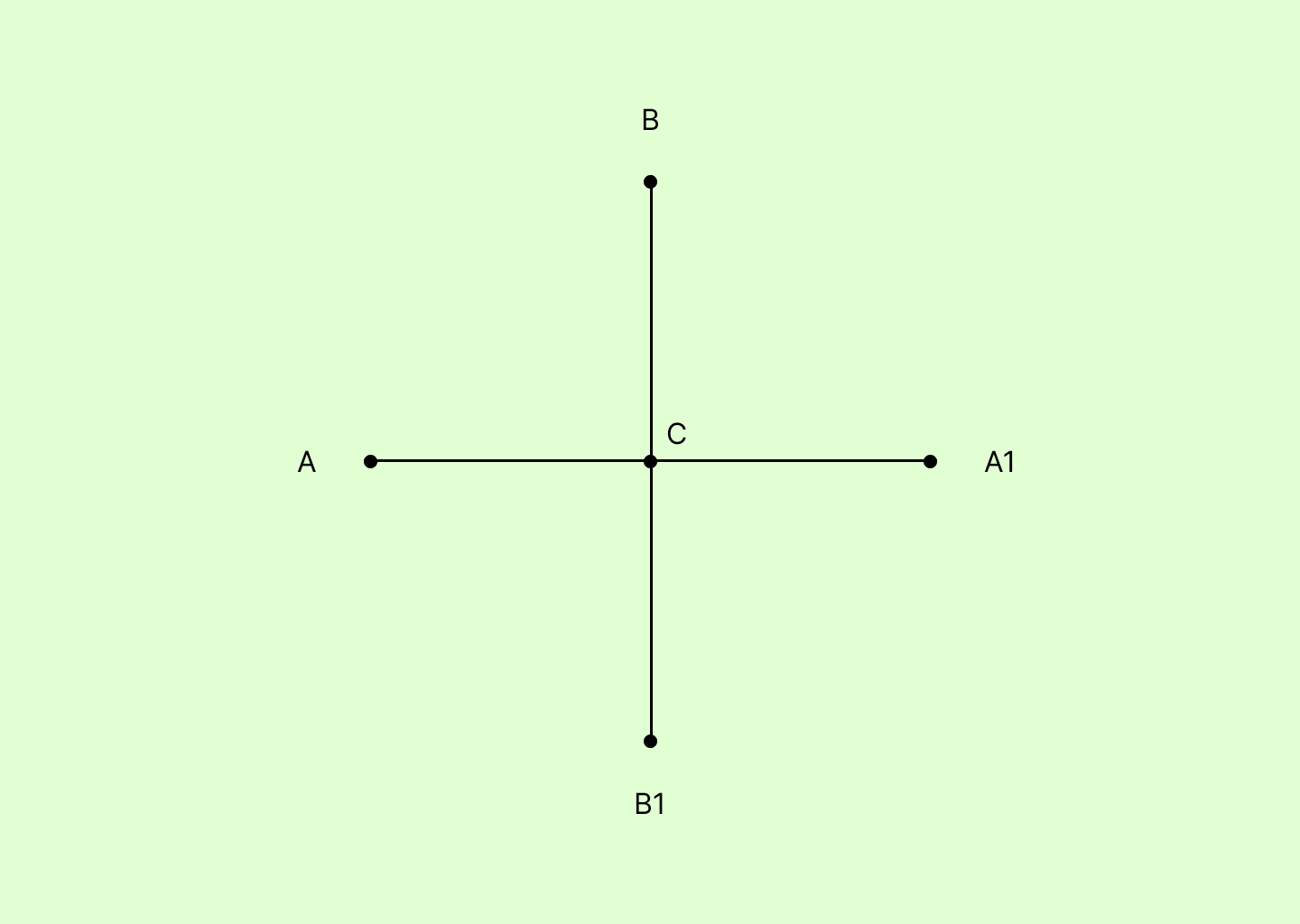

Построение сферической сетки: две перпендикулярные линии

Шаг 2: нарисуйте круг. Чтобы понять логику рисования сферической перспективы, лучше рисовать сетку в форме круга — это даст больше контроля над изображением. Границы круга должны совпадать с четырьмя точками схода, а его центр — с центральной точкой схода.

Добавление окружности в сферическую сетку

Шаг 3: заполните круг направляющими линиями по горизонтали и вертикали. Сначала нарисуйте горизонтальные дуги — один конец будет соответствовать точке A, а второй — точке A1. Затем можно приступить к вертикальным — концы дуги должны соответствовать точкам B и B1.

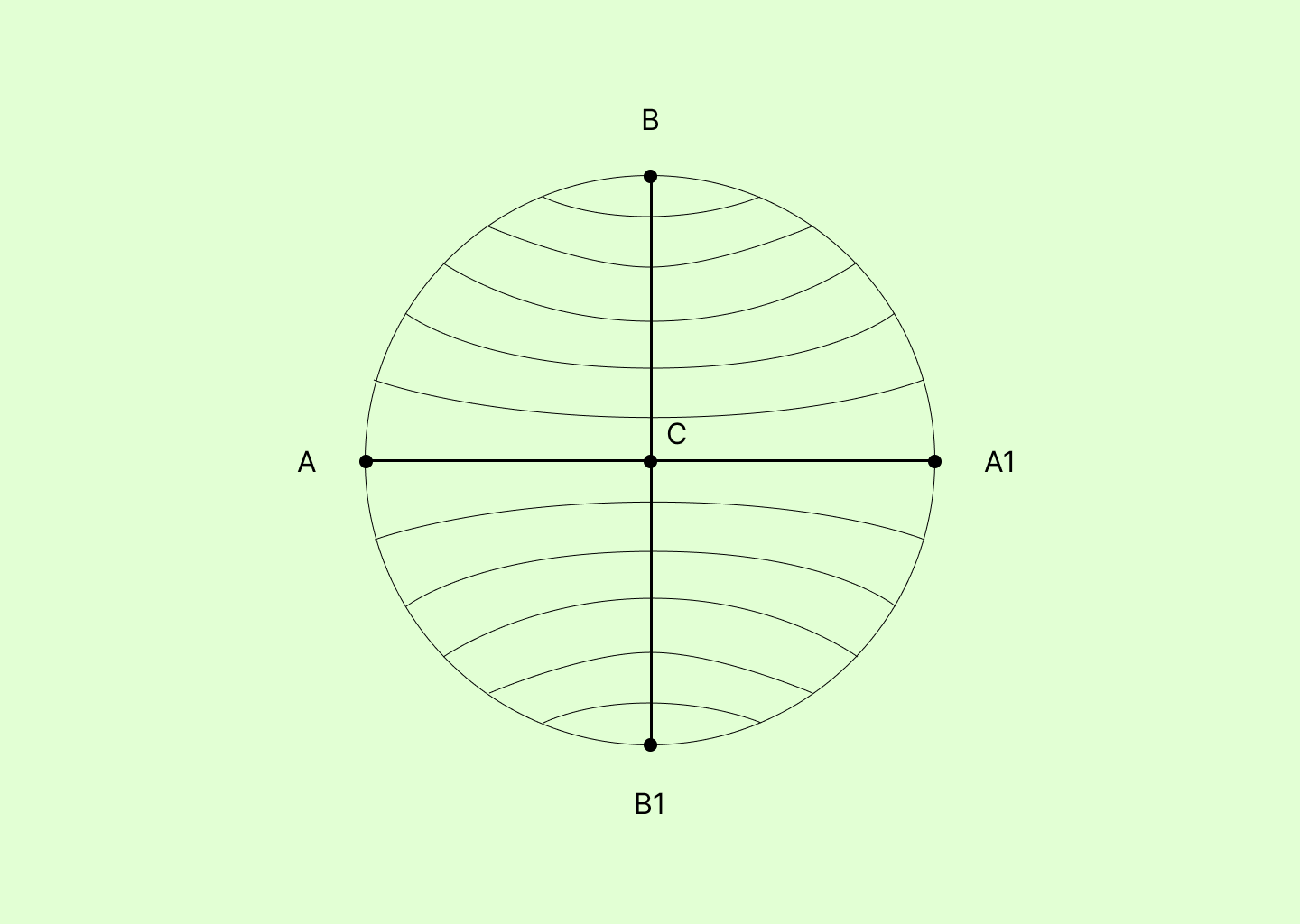

Рисование направляющих линий сферической сетки

Лучше сделать так, чтобы количество линий каждого полушария соответствовали противоположному, чтобы сетка получилась равномерной.

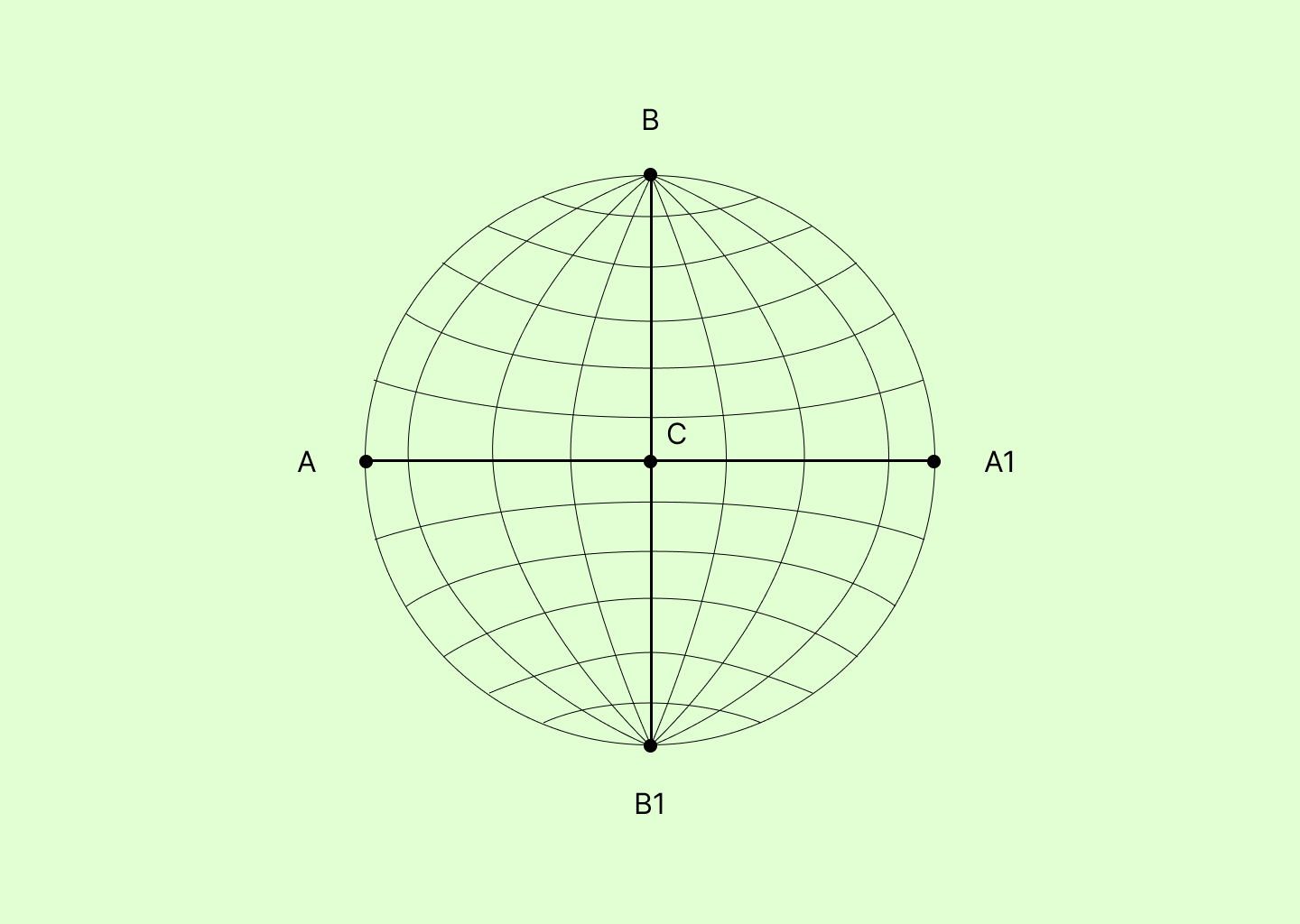

Рисование вертикальных линий в сферической сетке

Сетка готова — теперь можно переходить к созданию арта с учетом направления линий и степени искажения объектов в зависимости от того, в какой зоне они будут расположены.

Сетку необязательно каждый раз выстраивать самостоятельно — можно найти шаблон сетки Вульфа и просто импортировать её в нужную программу.

Замок, отрисованный внутри сферической сетки — Например, на этой работе художник подготовил основу из сетки Вульфа и засветил ее для удобства, чтобы она не перекрывала контуры основного рисунка. При рисовании здания он шел прямо по линиям, которые расположены ближе к горизонтальной и вертикальной, поэтому в центре искажения практически нет. По мере удаления от центра рисунок как бы натягивается на направляющие линии вертикально и горизонтально, образуя своеобразный полукруг. Источник

Что следует запомнить

у сферической перспективы пять точек схода — одна находится в центре, четыре другие — справа, слева, снизу и сверху;
чем ближе предмет расположен к границам сетки, тем сильнее он искажается;
искажение предметов зависит от того, где они расположены относительно центра. Если справа, то искажаться они будут растягиваясь вправо. Если слева — растягиваться будут влево, то есть по направлению направляющих линий;
итоговый вид предметов в сферической перспективе зависит от их расположения относительно центральной точки схода — чем ближе к центру, тем меньше преобразований в форме и размере;
от типа сферической перспективы зависит финальный вид объектов на сетке. Если художник рисует впуклый рисунок, — он расположен будто внутри сферы — то объекты по краям будут больше, чем в центре. Если рисунок выпуклый, — расположен будто на сфере — то объекты у границ будут меньше.
